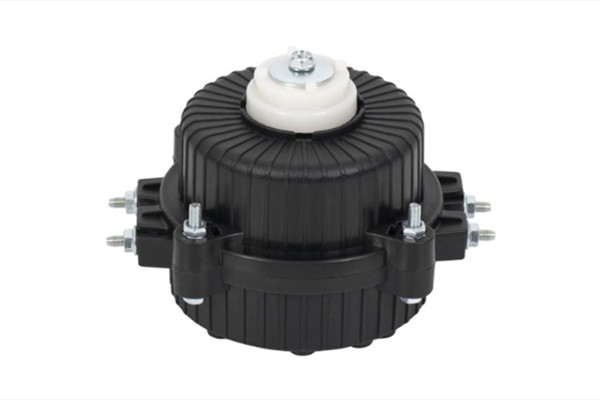

EC节能电机M12
产品详情
1.产品简介
和记娱乐全新一代ECM产品是取代罩极电机的高效电机,相比同类产品具备更高的效能,更低的成本及提供更安静环境。在尺寸和安装方式上兼容罩极电机,体积和温升更小,具备多种材料可供客户选择(塑料、铝),防护等级达到IP65,通过多想安全认证(VDE、UL、CE、CCC)。
-效率达到65%
-速度不受电压波动
-滚珠轴承润滑,运行平稳
-内置电子控制器,具备过载和堵转保护
-可替代常规交流感应电机
-提供5V,12V,24V,115V,127V,和230V
-可以控制正反转,双速,调速,调速区间(400-2200rpm)
-工作温度-20℃~+50℃,特殊定制:-40℃~+70℃
2.应用范围
超市商业冷柜与冰箱
饮料自动售货机
制冰机
家用冰箱
3.技术参数
型号 | 额定电压 | 频率 | 额定电流 | 转速 | 输入功率/输出功率 |
ECM12A110 | 1~110V | 50/60Hz | 0.24 | 1550rmp | 18/12W |
4.风量测试
ECM电机在恒定转速1550rpm下的空气性能曲线。
序号 | 型号 | 轴向叶轮直径 | 轴向叶轮叶片角 | 输入功率 |
1 | ECM12 | 200 | 22 | 5.8 |
2 | ECM12 | 200 | 28 | 8.4 |
3 | ECM12 | 200 | 34 | 13.6 |
4 | ECM12 | 230 | 22 | 11.6 |
5 | ECM12 | 230 | 28 | 17.4 |
6 | ECM12 | 254 | 22 | 17.3 |
﹡转速 = 1550RPM
![EC节能电机M12风量曲线图1](http://smbykj.com/ueditor/php/upload/image/20201224/1608796608152327.png)
![EC节能电机M12风量曲线图2](http://smbykj.com/ueditor/php/upload/image/20201224/1608796604613005.png)
5.电机噪音值估测
![EC节能电机M12噪音值估测](http://smbykj.com/ueditor/php/upload/image/20221110/1668062329737789.jpg)
6.EC电机控制模式
![EC节能电机M12控制模式](http://smbykj.com/ueditor/php/upload/image/20220824/1661327976284624.jpg)
7.手机远程
![EC节能电机M12手机远程控制](http://smbykj.com/ueditor/php/upload/image/20220824/1661319952328301.jpg)
使用手机APP软件来控制ECQ,ECM系列电机,可以实现如下功能:
控制电机正反转
远程控制速度
实现可编程的调速曲线
可连接传感器信号
8.外形尺寸图
![EC节能电机M12外形尺寸图](http://smbykj.com/ueditor/php/upload/image/20220824/1661320817552649.png)
